ISTRUZIONI INSTALLAZIONE MERIDIANE PIANE: TERSICORE , URANIA
con o senza supporto in plexiglass e piedistallo TITANO
Prima di procedere a effettuare qualsiasi operazione è opportuno leggere fino in fondo le seguenti istruzioni.
Occorre predisporre un solido basamento nel punto ove verrà posizionata la meridiana.
Per l’installazione della meridiana orizzontale in ottone , si può procedere in uno dei modi seguenti:
- installazione utilizzando un piedistallo TITANO
- installazione su basamento predisposto dal Cliente.
Installazione tipo a

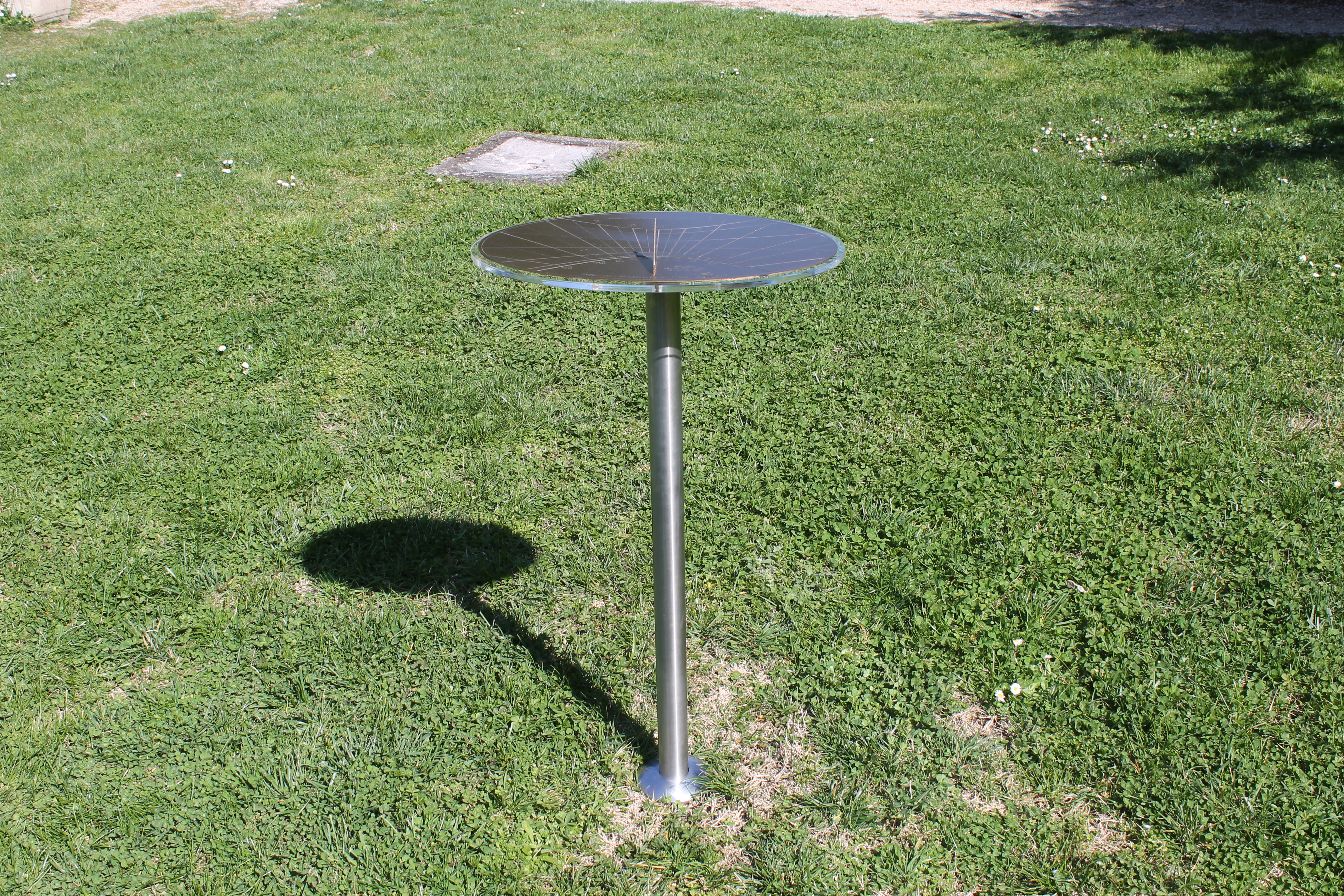

Piedistallo in acciaio inox TITANO
Si procede montando il piedistallo TITANO nella posizione e sul basamento scelto avendo la sola avvertenza di posizionare il tubo verticalmente, serrate le viti di fissaggio ( non in dotazione) si ricopre la piastra di base con la flangia in dotazione onde rifinire esteticamente il piedistallo.
Dopo di che si unisce, con la vite in dotazione, l’anello inox adattatore con il supporto in plexiglass della meridiana prescelta utilizzando il foro centrale, e si serra il dado adeguatamente, dopo di che si blocca la meridiana in ottone sul supporto in plexiglass utilizzando le viti in dotazione di ottone. Si pone quindi l’anello di base all’interno del tubo in acciaio inox del piedistallo TITANO, si riverifica che il piedistallo sia in posizione verticale controllando che la meridiana sia perfettamente in piano, quindi si procede alla regolazione.
REGOLAZIONE
L’ultima, ma la più importante, operazione da fare è la regolazione della meridiana.
Prima di fare questa semplice operazione, occorre leggere l’ultimo paragrafo per decidere quale tipo di ora vogliamo far indicare al nostro orologio solare.
Deciso l’ora che vogliamo sia indicata, si farà la regolazione ruotando la meridiana stessa fino a verificare che l’indicazione dell’ora, data dall’ombra dello gnomone e corretta con l’equazione del tempo, verificata con quella dell’orologio sia rispondente alle nostre esigenze.
Si stringe, non in modo eccessivo, il grano posto in alto sul basamento per bloccare “ IN POSIZIONE “ la nostra meridiana.
Nei giorni successivi all’installazione, utilizzando sempre orologio ed equazione del tempo, verificheremo che l’orologio solare sia ben posizionato, se non lo è basta allentare il grano e ruotare di quanto basta la meridiana fino al giusto posizionamento, confermata l’esattezza ella posizione si stringe adeguatamente il grano per il bloccaggio definitivo.
Installazione tipo b
Prima di fare questa semplice operazione, occorre leggere l’ultimo paragrafo per decidere quale tipo di ora vogliamo far indicare al nostro orologio solare.
C’è l’opportunità che al momento dell’ordine, specificando il luogo di installazione, si può richiedere l’incisione dell’indicazione della Costante Locale che specifica i minuti da togliere o aggiungere per l’ora vera al meridiano, e scegliere magari che la meridiana indichi l’ora del fuso!
Si posiziona la meridiana (sia direttamente, sia con il supporto in plexiglass sul quale precedentemente era stata avvitata avendo avuto cura di non serrare troppo forte le viti in ottone di
fissaggio) sul basamento preparato in precedenza, verificando con una livella che la meridiana sia perfettamente in piano, avendo cura di posizionare lo gnomone a sud.
Tale operazione va fatta utilizzando la meridiana stessa verificando che l’indicazione dell’ora, data dall’ombra dello gnomone e corretta con l’equazione del tempo, verificata con quella dell’orologio sia rispondente alle nostre esigenze.
Dopo uno o più controlli a distanza di giorni, si procede al bloccaggio definitivo:
- della sola meridiana in ottone, utilizzando i due fori contrapposti .
- con il supporto in plexiglass occorre togliere con molta cautela la meridiana svitando le due vitine di fissaggio al plexiglass evitando di muovere lo stesso, si fissa il supporto in modo definitivo e quindi si riposiziona la meridiana.
CHE ORA VOGLIAMO LEGGERE SULLA NOSTRA MERIDIANA?
Ora media e ora solare vera al meridiano.
Si può decidere cosa vedere indicato dall’ombra dello gnomone, se l’ora solare media cioè l’ora che leggiamo nei nostri orologi e che è l’ora del fuso orario che ha per riferimento il meridiano passante per l’Etna (15° longitudine est), oppure l’ora solare vera che considera il passaggio del Sole allo Zenith sopra al meridiano dove è posizionato il nostro orologio solare, in quest’ultimo caso occorre, all’ora del nostro orologio, togliere se si sta più ad ovest ( il mezzogiorno arriva più tardi)o aggiungere minuti secondo che si sta più ad est ( il mezzogiorno arriva prima ) del meridiano dell’Etna.
Vanno sempre aggiunti o tolti i minuti secondo l’equazione del tempo.
Per vedere il tempo da togliere o aggiungere, o si trova la longitudine con Google o si può utilizzare la cartina dell’Italia allegata al kit di montaggio; individuato il luogo dove verrà installato l’orologio solare si trova la longitudine, ogni grado corrisponde a 4 minuti, con una approssimazione che si può considerare adeguata alle nostre necessità, si può dividere il tratto del parallelo che interessa la nostra posizione in quattro parti e rilevare i minuti da togliere o aggiungere.
Per altre parti di Europa o del Mondo si potrà fare riferimento ai meridiani propri di ogni Fuso Orario, e con il medesimo procedimento si aggiungeranno o toglieranno i minuti dati dall’equazione del tempo e quelli della longitudine del luogo di installazione dell’orologio solare.
Ad esempio la nostra Meridiana, orientata per il mezzogiorno al meridiano, segna le 11, ed è il 25 Aprile, e siamo a Firenze:
ora solare 11 h 00 minuti
correzione equazione del tempo -2 m
correzione per il Fuso di longitudine +15 m
correzione per ora legale 1 h
12h 13 m al nostro orologio
